Откидная кровать своими руками

Вы только задумайтесь, какой из предметов мебели занимает огромное пространство в наших малогабаритных жилищах? Безусловно, это кровать. Многие из-за экономии места предпочитают приобретать раскладные компактные софы. Но ни один самый удобный диван не заменит того ощущения расслабленности и комфорта, которое можно испытать, отдыхая на кровати.

Именно поэтому в настоящее время стали набирать популярность откидные кровати или, как их еще называют, подъемные.

Что представляет собой подъемная кровать

Что же это за подъемная кровать? В сущности, это обычная кровать, которая в собранном виде в вертикальном положении размещается в шкафу или комоде. На данный момент производители мебели используют самые современные материалы, благодаря которым такое изделие прослужит долгие годы, а многообразный дизайн поможет подобрать мебель под любой интерьер.

Данная конструкция называется трансформером, потому как днем это обычный шкаф или комод с полками, а ночью – удобная кровать.

Откидная мебель может быть двух модификаций:

1. Вертикальная. Характеризуется вертикальным расположением спального места. Данная модель кровати подходит для людей разного роста и веса (может быть как односпальная, так и двуспальная).
2. Горизонтальная. Отличается продольным расположением спального ложа. Чаще всего используется для детских моделей кроватей.

Из особенностей можно обозначить еще один фактор, заключающийся в установке откидных кроватей вместе с матрасом, специально произведенным по размерам. Многие изготовители предлагают приобретать подобную мебель на выбор: только кровать отдельно либо кровать с рядом стоящими нишами, полками. Безусловно, такая комплектация стоит несколько дороже, но зато хорошо вписывается в интерьер.

Положительные и отрицательные стороны подъемных кроватей

• самым главным плюсом является огромная экономия пространства;
• обивка не пылится и не пачкается;
• прекрасное дизайнерское решение – экономично и элегантно.

Но есть и определенные минусы:

• это, конечно же, высокая стоимость подобных конструкций;
• еще такую кровать придется каждый день утром собирать, а вечером раскладывать (в общем, этот вариант не для ленивых);
• нет возможности передвинуть ее в какое-нибудь другое место.

Конечно, чтобы сэкономить пространство, можно попробовать собрать данную конструкцию своими руками.

Откидная кровать своими руками: пошаговая инструкция

Рассмотрим основной этап ее изготовления:

1. Необходимо определить для себя, какая кровать вам нужна – вертикальной или горизонтальной модификации.
2. Обозначьте, что вам понадобится для работы: каркас, подъемный механизм, ортопедический матрас. Выберите материал, из которого будет собираться кровать (можно взять ДСП, МДФ или натуральное дерево). Главное здесь, чтобы выбранный материал подходил вам по всем техническим характеристикам, то есть был прочным, надежным и экологически чистым.

Материалы, которые понадобятся для предстоящей работы:

• доски МДФ толщиной 20 мм;
• фанера толщиной 10 мм;
• гвозди;
• винты;
• крепежные петли.

• измерительная рулетка;
• карандаш;
• наждак;
• сверла;
• отвертки: крестовая и шлицевая;
• уголок;
• пила;
• шлифовальный угол.

После предварительной подготовки приступаем непосредственно к сборке.

1. Первым делом необходимо собрать каркас. Он может быть в виде шкафа или представлять собой отдельный предмет дизайна квартиры. При выборе материала для короба необходимо помнить, что в будущем вам придется прикладывать усилия для ее поднятия вместе с кроватью. Поэтому стена, на которой устанавливается конструкция, должна быть бетонной, чтобы выдерживать возложенную на нее нагрузку.
2. Прикрепляем короб к стене, основываясь на верхний профиль и ось поворота конструкции. Толщина стенок, размещенных по вертикали, как правило, составляет 2,5 сантиметра, а по горизонтали – от 1,5 до 2,5 сантиметра. Короб состоит из двух деталей (плинтуса и полки для упора). Заднюю стенку можно не крепить.
3. Все детали скрепляются между собой саморезами на расстоянии 25 сантиметров друг от друга. Устанавливать каркас необходимо на ровную поверхность.
4. Для изготовления самого ложа вам нужно взять две боковые доски две спинки и изголовье. Для того чтобы укрепить матрас на ложе, используются специальные ремни. Для всех прочих деталей – монтажные уголки.
5. Следующим этапом сборки является крепление ложа к каркасу при помощи подъемного механизма. Рекомендуется использовать готовый вариант с газовой пружиной. При помощи нее можно зафиксировать данную конструкцию в любом положении. Также неплохо прикрепить дополнительное крепление, чтобы избежать самопроизвольного раскрытия кровати. Страховочный ремешок крепится в верхней части каркаса, который через петлю держит откидную часть.

Горизонтальная конструкция

Механизм сборки данного изделия аналогичен вертикальной модели.

Здесь имеется короб ложа и подъемный механизм. Параметры их будут отличаться, в зависимости от размера матраса и самого ложа.

Для монтажа надо:

• четыре детали из ДСП для боковых (1080 × 394 × 19 мм) и внутренних предметов (1080 × 265 × 19 мм);
• две деревоплиты для крышки кровати (2020 × 400 × 19 мм) и полки (1010 × 400 × 19 мм);
• две деревоплиты для дна кровати (1982 × 390 × 19 мм) и полки (972 × 390 × 19 мм);
• две деревоплиты для декорирования комода (980 × 310 × 19 мм);
• две направляющие для кровати (2000 мм);
• карниз (2020 × 992 × 19 мм).

Все части крепятся на саморезы. Собирается такая конструкция по принципу сборки вертикальной кровати. По длине каркаса крепятся боковые бортики длиной 13 см, чтобы матрас не сдвигался.

По окончании монтажа пришла пора переходить к испытанию механизма. Для начала следует проверить, чтобы не было перекосов короба, в противном случае механизм может заклинивать при раскладывании конструкции. Необходимо также проверить отсутствие зазоров ножек по отношению пола в разложенном виде. Если вы заметили просветы, то сделайте дополнительные прокладки. Перед началом эксплуатации обязательно необходимо смазать все подвижные части. Для того чтобы увеличить срок службы подъемного механизма, следует следить за состоянием всех крепежей и при необходимости заменить их.

Напоследок хочется отметить, что такой вариант мебели в магазинах стоит очень дорого, поэтому кровать откидная, изготовленная самостоятельно, – это хорошее бюджетное решение. Ведь собрать и установить данную конструкцию обойдется значительно дешевле.

Квартира, дом, дача

Популярные статьи

Как сделать шкаф-кровать своими руками

Сделать шкаф-кровать самому вполне реально.

Дефицит пространства в современных квартирах лидирует в темах для анекдотов наравне с Чапаевым и тёщей.

Четвёртое поколение рассказчиков прикрывают смехом прорехи в коммунальной обустроенности. Отдельным рефреном идёт теснота кухонь и ночёвка на полу во время визита родственников из деревни. Одним из выходов в поиске компактных спальных мест признан вариант диван-кровать, но по уровню комфортности до удобного ортопедического матраса он просто не дотягивает.

Список из этого раздела одинаков практически для всех подобных предприятий. Но встречаются нюансы, так что будьте внимательны.

• Перфоратор с буром минимум 10 мм диаметром. Поскольку рычаг усилия в подъёмной конструкции очень велик – крепёж к стене должен быть максимально надёжным. Никаких пластиковых или деревянных дюбелей. Только анкерные крепления, диаметром 10-12 и длиной не меньше 80 мм.
• Дрель-шуруповёрт с патроном до 12 мм и набором бит, включающим обязательный шестигранник для конфирматов.
• Рулетка.
• Строительный прямой угол с мерной линейкой до 400 мм.
• Уровень, длиной свыше 500 мм.
• Свёрла по дереву, диаметром 5 и 8 мм. Они продаются в наборах и по отдельности.
• Перовое сверло диаметром 18-20 мм.
• Утюг, карандаш, мелкая наждачная бумага, сухая тряпка.
• Разводной гаечный ключ или набор обычных ключей из автомобиля.

Примечание: Если вам непонятны употреблённые здесь и далее термины – посмотрите их значение, прежде чем браться за дело. Энциклопедические знания в других областях не помогут объясниться с продавцом специализированного магазина.

Чтобы изготовить трансформер шкаф-кровать своими руками вам необходимо обратиться в специализированный магазин. Вы не сможете купить необходимые запчасти в обычном хозяйственном, равно как и правильно, «чисто» распилить ЛДСП в домашних условиях. Достаточно взглянуть на приложенные рисунки, чтобы понять серьёзность механизма. Но пугаться не стоит – к каждому комплекту приложена схема монтажа, в которой разберётся даже энтомолог, не говоря уже об обычном здравомыслящем мужчине. При соблюдении размеров деталей вам не придётся беспокоиться за надёжность работы механизма.

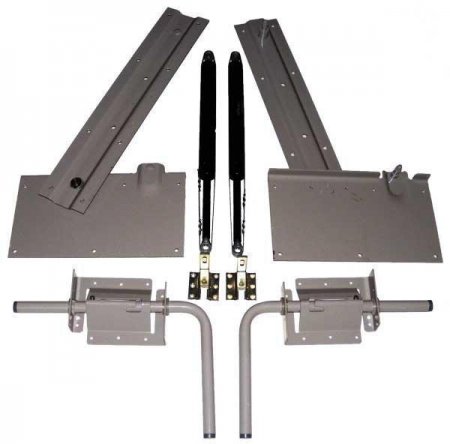

Подъемный механизм и ножки для шкафа-кровати

Схема и размеры указаны для толщины ДСП 18 мм, обработанном меламиновой кромкой толщиной 0,5 мм. Размеры ортопедического матраса предусмотрены как 2000х1600х220 мм. Сама конструкция рассчитана на матрас с металлической основной рамой – такие используются для изготовления кроватей с подъёмным ложем типа «тахта».

Пол и стены должны быть ровными хотя бы приблизительно (с дельтой не более 5 мм на метр длины), иначе вся конструкция будет расшатываться, ломая крепежи.

• 2282х420 — 2 шт., боковины шкафа.
• 1695х420 — 2 шт., верх и дно шкафа.
• 1685х2235 – лицевая панель. Как правило, делается единой и лишь после декорируется накладными элементами, визуально «делящими» плоскость на несколько фальш-дверей.
• 2038х150 — 2 шт., боковины обвязки рамы матраса.
• 1605х150 — 2 шт., перед и зад обвязки рамы.
• 1690х350 — 2 шт., рёбра жёсткости. Поскольку короб шкафа собирается без задней стенки одно из них послужит изголовьем.

При заказе деталей вы должны выбрать вариант кромкования: либо фирма-распиловщик оклеивает их за отдельную плату, либо вы занимаетесь этим самостоятельно.

В последнем случае самоклеящаяся кромка прикладывается к торцу детали клеевой стороной вниз и проглаживается утюгом, нагретом на 3/4 мощности. После чего необходимо сразу провести несколько раз сухой тряпкой, чтобы как следует её прижать. Лишнюю кромку аккуратно обрезаем и зачищаем фаски наждачкой.

Требуемая фурнитура

Рисунки подъемного механизма лучше распечатать и взять с собой в магазин фурнитуры – так будет вернее.
