Как сделать лазерную указку своими руками

Лазерная указка — полезный предмет, предназначение которого зависит от мощности. Если она не очень велика, то луч можно наводить на удаленные предметы. В этом случае указка может играть роль игрушки и использоваться для развлечения. Она же может нести и практическую пользу, помогая человеку показывать на тот объект, о котором он говорит. Используя подручные предметы, можно изготовить лазер своими руками.

Кратко об устройстве

Лазер был изобретен в результате проверки теоретических предположений ученых, занимающихся еще только начавшей тогда зарождаться квантовой физикой. Принцип, положенный в основу лазерной указки, был предсказан Эйнштейном еще вначале XX в. Недаром это приспособление так называется — «указка».

Более мощные лазеры используются для выжигания. Указка дает возможность реализовать творческий потенциал, например, с их помощью можно выгравировать на дереве или на оргстекле красивый качественный узор. Самые мощные лазеры могут разрезать металл, поэтому они применяются в строительных и ремонтных работах.

Принцип действия лазерной указки

По принципу действия лазер представляет собой генератор фотонов. Суть явления, которое лежит в его основе, состоит в том, что на атом оказывает воздействие энергия в виде фотона. В результате этот атом излучает следующий фотон, который движется в том же направлении, что и предыдущий. Эти фотоны имеют одну и ту же фазу и поляризацию. Разумеется, излучаемый свет в этом случае усиливается. Такое явление может произойти только в отсутствии термодинамического равновесия. Чтобы создать индуцированное излучение, применяют разные способы: химические, электрические, газовые и другие.

Само слово «лазер» возникло не на пустом месте. Оно образовалось в результате сокращения слов, описывающих суть процесса. На английском полное название этого процесса звучит так: «light amplification by stimulated emission of radiation», что на русский переводится как «усиление света посредством вынужденного излучения». Если говорить по-научному, то лазерная указка — это оптический квантовый генератор.

Подготовка к изготовлению

Как говорилось выше, можно сделать лазер своими руками в домашних условиях. Для этого следует подготовить следующие инструменты, а также простые предметы, которые практически всегда имеются в домашнем обиходе:

• отвертку;
• нож;
• паяльник;
• напильник;
• вышедший из строя DVD-привод с исправным лазерным диодом;
• маломощную лазерную указку;
• 2 резистора на 1 Ом;
• 3 аккумулятора типа AAA;
• конденсаторы на 100 мкФ и на 0,1 мкФ.

Этих материалов хватит, чтобы выполнить все работы по изготовлению как простого, так и мощного лазера своими руками.

Самостоятельная сборка лазера

Потребуется найти дисковод. Главное, чтобы его лазерный диод был исправен. Конечно, дома такого предмета может и не быть. В этом случае его можно приобрести у тех, у кого он есть. Зачастую люди выбрасывают оптические приводы, даже если их лазерный диод еще работает или продают их.

Выбирая привод для изготовления лазерного устройства, нужно обращать внимание на фирму, в которой он был выпущен. Главное, чтобы этой фирмой не была Samsung: приводы от этого производителя оснащены диодами, которые не имеют защиту от наружного воздействия. Следовательно, такие диоды быстро загрязняются и подвергаются тепловым нагрузкам. Они могут быть повреждены даже в результате легкого прикосновения.

Лучше всего для изготовления лазера подходят приводы от компании LG: каждая их модель оснащается мощным кристаллом.

Важно, чтобы привод при использовании по прямому назначению мог не только считывать, но и записывать информацию на диск. В записывающих принтерах есть инфракрасный излучатель, необходимый для сборки лазерного устройства.

Работа заключена в следующих действиях:

1. Разборка DVD-привода. Это нужно делать максимально осторожно, так как находящиеся внутри детали очень хрупкие.
2. После разборки корпуса без труда можно заметить нужный компонент. Он представляет собой маленькое стеклышко, находящееся в передвижной каретке. В нем находятся пара диодов и линза. Луч способен навредить зрению, поэтому ни в коем случае нельзя направлять его в глаза, даже если он находится на расстоянии 100 м.
3. Как только кристалл будет извлечен, нужно сразу же перевязать его концы проводами без изоляции. В результате образуются два выхода напряжения. К одному из них необходимо с помощью паяльника присоединить малый конденсатор, имеющий полярность «-“. К другому выходу также с помощью паяльника прикрепляется второй из заготовленных ранее конденсаторов. Его полярность «+”.
4. Питаться лазерная установка должна током напряжением 3 В и силой около 300 мА. Можно использовать три простых пальчиковых батарейки или аккумулятор мобильного телефона. Если скорость записи разобранного привода была небольшой, то и сила тока тоже может быть небольшой, например, всего 200 мА. Если же скорость была больше, то и силу тока следует увеличить.
5. Коллиматор можно изготовить из оптической линзы. Ее можно взять из простейшей лазерной указки китайского производства.

Готовая лазерная указка, сделанная своими руками, может с легкостью разрезать целлофановые пакеты и моментально взрывать воздушные шары. Если же навести этот самодельный прибор на деревянную поверхность, то луч сию же минуту прожжет ее. При использовании необходимо соблюдать меры осторожности.

Мастер-класс: инкрустация по дереву «Колибри». Часть 1

Познакомьтесь с редкой техникой инкрустации в нашем мастер-классе «Колибри».

Итак, начнём. Рисунок — это первый и один из самых важных этапов создания любого изделия. От его тщательной прорисовки и точности зависит и качество будущей работы. После того, как рисунок полностью подготовлен, нужно аккуратно перевести его на кальку (1).

Теперь сделаем заготовку для кулона. Выбираем материал, подходящий задуманному нами рисунку. Мы взяли в работу макасар — экзотическое чёрное дерево, из-за высокой твердости сложное и особо ценимое при создании инкрустированных изделий. Можно использовать и более простые, но достаточно интересные породы дерева. Перенесём форму кулона на брусок дерева (для кулона подойдет дощечка толщиной 7 мм). Затем лобзиком выпиливаем точно по контуру формы (2). Чтобы она стала аккуратнее, обработаем края напильником и наждачной бумагой. Далее для удобства приклеиваем заготовку на площадочку, которую можно вращать, капелькой клея. Далее скругляем поверхность напильником, равномерно вращая заготовку (3). Осталось обработать наждачной бумагой, с зернистостью Р220 и Р320, чтобы на заготовке не остались риски от напильника.

Далее переносим на кулон рисунок с кальки. Для этого прикладываем его к нашей заготовке и аккуратно отмечаем по контуру иглой (4). Для разных пород дерева нужно прикладывать разное усилие, так как на твердых породах дерева будут плохо видны точки со слабым нажимом, а на мягкой древесине могут остаться большие ямки при чрезмерном усилии.

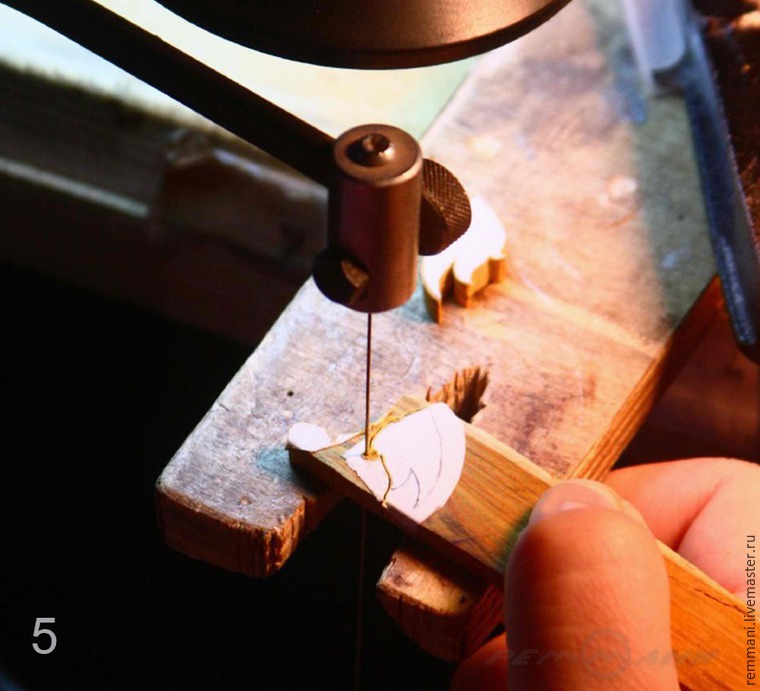

Следующий этап — это интарсия (вставка элементов из другой породы дерева). В данном варианте нужно сделать жёлтый цветок. Для этого переносим элементы цветка с нашего рисунка на кальку, приклеиваем их на дощечку из барбариса (толщиной 3-5 мм) и по контуру выпиливаем лобзиком (5). Нужно сделать это как можно аккуратнее, иначе при интарсии элементы могут не вставиться в заготовку или, наоборот, будут большие зазоры.

Теперь сделаем «гнездо» глубиной 2,5-4 мм для подготовленных вставок из барбариса. По точкам сделаем канавку с помощью специальных самодельных резцов. В середине выбираем дерево борфрезой, главное это сделать точно по канавке (6). Если всё было сделано правильно, то элементы из барбариса должны точно встать в свои «гнёзда» на клей (6). Примерно через 10-20 минут аккуратно убираем напильником лишнюю часть вставки, стараясь не стереть намеченный рисунок (7).

Всечка металлической проволоки. Для кулона «Колибри» нам понадобится плоская проволока из белого металла сечением примерно 1.5 на 0.3 мм. Размер проволоки может быть различным, это зависит от задуманого Вами изделия. Проволоку протягиваем до нужного диаметра с помощью фильерной доски (8), после чего прокатываем ее в вальцах (9). При протягивании проволоки обязательно пользуйтесь защитными очками, так как проволока может отскочить и повредить глаза.

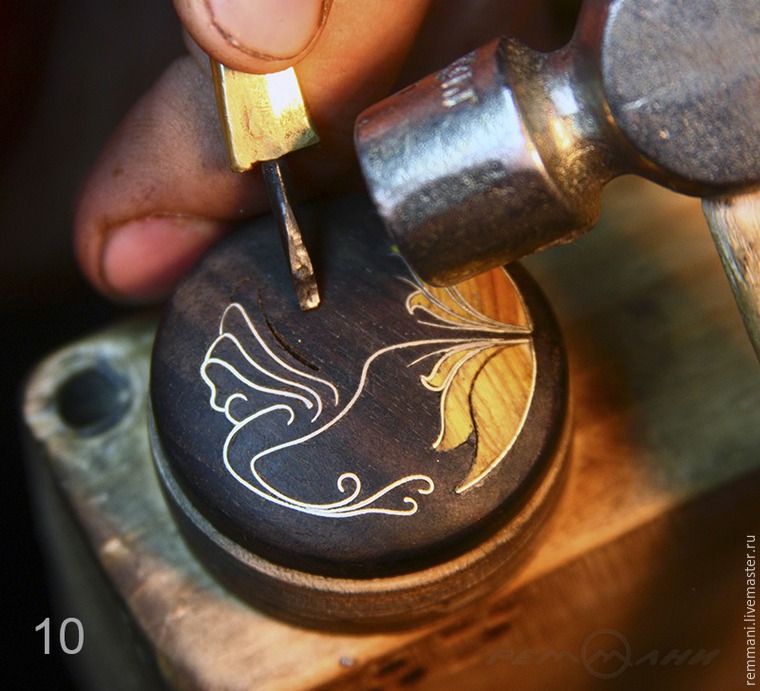

Затем по переведённому рисунку делаем специальными резцами тоненькие канавки от точки к точке, как в детских «соединялках» по точкам, учитывая при этом плавность линий (10). Очень важно при этом не сделать канавки слишком глубокими или слишком мелкими, глубина должна соответстовать выбранной вами проволоке. После того, как канавка прорезана, капаем в нее клей и забиваем проволоку молоточком (11). Предварительно для большей аккуратности можно выгнуть проволоку круглогубцами по линии канавки. Если канавка сделана правильно, то проволочка должна лечь почти вровень с поверхностью заготовки. Как и в случае интарсии, лишнюю часть проволоки аккуратно счищаем напильником. Главное, одновременно не пробивать канавки близко друг к другу, иначе часть дерева между ними может сколоться, и работа пойдет насмарку. Лучше делать медленно, но верно.

Когда сделали всю всечку (12), можно приступать к вставке перламутровых кружочков. Но об этом в следующий раз.

Деревянные фантазии. Необычные столярные изделия

Сколько бы ни появлялось новых синтетических материалов для строительства и декора, дерево остается незаменимым и любимым во все времена. Из пластичной и податливой древесины мастера столярного дела продолжают создавать свои шедевры. Сегодня мы расскажем, какие неожиданные вещи можно сделать из дерева своими руками и дадим ссылку на чертежи.

Деревянные занавески

Венецианский художник Ливио Де Марчи из обычных пород дерев вырезает все, что угодно – от шляпки до машины.

Свои шедевры он делает в полную величину. Порой отличить от настоящих вещей его произведения очень трудно. Хранит свою деревянную коллекцию мастер в специальном деревянном домике, внутри которого тоже все из дерева, включая посуду, скатерти и занавески сделаны из дерева своими руками.

Как сделать садовую мебель

Даже если вы не обладаете художественными талантами в такой же мере, чтобы не тратить деньги на садовую мебель, попробуйте смастерить ее собственноручно. Иногда это действительно, проще простого и не требует никаких чертежей и схем. Обыкновенные доски и гнутые металлические ножки – вот вам и журнальный столик. Для таких проектов можно брать и небольшие бруски, которые укладываются в шахматном порядке.

Сложенные в определенном порядке бревна – вот вам и кресла со столиком.

Из сухого дерева получится оригинальная вешалка. В крайнем случае, подойдет и бревно с «крючками» из веток. Снимите кору, обработайте антисептиками, окрасьте в нужный вам цвет. По окончании работы над проектом забудьте «посадить» деревце на прочный штырь с тяжелой основой.

Деревянный интерьер своими руками

Вот вам деревянные обои из порезанных поперек бревен. Нарежьте заготовки из толстых веток сухих деревьев. Прикрепите их на стену при помощи жидких гвоздей. Вскройте лаком. Оригинальный эко-декор готов!

Один умелец задекорировал комод кольцами коры – смотрится оригинально и сказочно!

А это семейство шкафов на прогулке – и декор необычный, и для хранения всякой мелочи сгодится.

Не выбрасывайте ножки от старой мебели, вдруг когда-нибудь из них смастерите новый журнальный столик-многоножку. Забавно и оригинально.

А эти три многоногих столика созданы корейским дизайнером Чул Ан Квак. Идею двух из них ему навеяли лошади, бегущие галопом, а третью подарил работающий экскаватор.

Два старых стула могут «родить» новую скамью. Поставьте их напротив и обшейте досками, чтобы красивые спинки стульев служили ручками скамьи.

Дизайнерские вещи из дерева

А вот эти дизайнерские кресла ручной работы из серии Skeleton Rocking Chairs стоимостью 3,120 долларов каждое были проданы на аукционе. Кресла-качалки в виде реалистичных скелетов, что называется, на любителя. Далеко не каждый расслабится в объятьях костлявого симпатяги, разве что экстремалы и поклонники фильмов ужасов.

Если нужна оригинальная настенная полка, способная обогнуть любые углы, сделайте ее сами! Цена проекта – шесть досок.

Настенное зеркало, которое превращается в складной столик – очень удобная вещь в доме. И сделать ее своими руками вполне по силам. Вам понадобится два листа фанеры толщиной 2 см размером 80 х 60, зеркало 60 х 40, металлические шарниры — 4 шт., два крючка, акриловый лак. По периметру листа фанеры отмеряем от края 10 см. В углах сверлим дрелью отверстия. Лобзиком выпиливаем нарисованный на фанере прямоугольник. Так мы сделали ножку для откидного столика, которая так же будет служить рамой для зеркала.

Теперь покройте столешницу и ножку столика акриловым лаком. Двумя металлическими шарнирами прикрепите ножку складного столика к столешнице. Еще два шарнира прикрепите с обратной стороны другого конца столешницы, чтобы зеркало можно было вешать на стену. Вниз зеркальной поверхностью, точно по центру столешницы, разместите зеркало. По его периметру наклейте двусторонний строительный скотч. Переверните зеркало и уложите на столешницу по разметке, которой служит скотч. Петли на столешнице прикрепите к стене. Ножка на столешнице фиксируется двумя крючками.

Художник из Австралии Корниш Адам придумал гамак из слоеной фанеры. Висячая конструкция – это 15 слоев фанеры из березы, между которыми для амортизации расположены резиновые шайбы.

Ничем не примечательные строительные поддоны, как оказалось, вдохновляют народных умельцев бесконечно фантазировать на тему садовой мебели.

Деревянная утварь

Чтобы сделать подставку для ножей в виде средневекового рыцаря, не требуется дорогих материалов, профессиональных навыков работы с деревом тоже не нужно. Стандартный набор столярного инструмента, 15-ти миллиметровая березовая фанера и терпение – все, что вам понадобится. Фигура рыцаря состоит из двух одинаковых боковин и одной средней части, которые скрепляются между собой клеем и деревянными шипами диаметром 6 мм. Отверстия под шипы глухие, глубиной 8 мм. Чтобы держалась заточка для ножей, возьмите неодимовый магнит 25×5 мм. Вырежьте в шлеме рыцаря отверстие, в него вклейте магнит, а сверху – заглушку из фанеры.

Щит рыцаря собран из двух одинаковых деталей, основание подставки – тоже. В щите нужно сделать сквозные прямоугольные отверстия для рук рыцаря, а в основании – для его ног. Затем в щите под конкретные ножи, имеющиеся на вашей кухне, вырезаются щели. Готовую подставку можно покрыть лаком или раскрасить акриловыми красками.

Настоящий работающий деревянный экскаватор, без сомнения, вызовет восторг у ваших детей. Игрушка длиной 83 см и шириной 68 см работает по принципу рычаговой тяги. Изделие состоит из двух частей – опорной и кабины с ковшом. Ковшом-лопатой можно управлять рычагами на капроновой веревке. Основание представляет собой платформу, которая вращается вокруг своей оси на 360 °. Бревно-противовес поддерживает стабильность конструкции.
